Свет, камера, монитор: ключевые параметры видеосистем для гистероскопии

Врачи, регулярно выполняющие гистероскопию, хорошо знают, как многое зависит от качества визуализации. Бледный эндометрий, микроскопические полипы, тонкие перегородки — если «картинка» плоская или нечёткая, легко упустить детали. А значит, можно не до конца удалить патологию или вовсе не заметить её.

С другой стороны — избыточная яркость, искажение цветов, недостаточная контрастность. Всё это не просто мешает работать, а в прямом смысле влияет на исход процедуры.

Требования к видеоэндоскопическим системам высокие вне зависимости от области применения, но в гистероскопии есть свои нюансы. Работа ведётся в замкнутой малой полости, через более тонкие инструменты, в условиях ограниченной освещённости.

В этом материале мы сосредоточимся на видеосистемах для гистероскопии — диагностической и операционной. Вместе с продакт-менеджером MEDEQ по эндоскопическому оборудованию Викторией Бирюковой разберём, из чего состоит система визуализации, какие параметры критичны для внутриматочных вмешательств, и на что стоит обратить внимание при выборе оборудования — будь то универсальная стойка для отделения или решение для конкретного кабинета.





Диагностическая и операционная гистероскопия

Гистероскопия может быть диагностической и операционной. Каждый вид гистероскопии предъявляет высокие требования как к организации процедуры, так и к используемому оборудованию.

Диагностическая гистероскопия может проводиться в амбулаторных условиях: без анестезии, без расширения цервикального канала, без наркоза. Основной упор здесь на деликатность и компактность инструмента. Используются тонкие оптические трубки диаметром 2.9–4 мм. Из-за ограниченного пространства критически важны:

• высокая чёткость изображения на близком расстоянии;
• корректная цветопередача;
• отсутствие засветов при работе с осветителем;
• возможность фото- и видеофиксации для документации и телемедицины.

В этом сценарии камера, свет и монитор работают в определённых режимах. Настройки, которые используются в лапароскопии могут не подойти.

Операционная гистероскопия — это работа в условиях операционной, под наркозом. Здесь в ход идут более широкие инструменты (до 9 мм), в том числе с резектоскопическим рабочим элементом. Используются тубусы с инструментальными каналами, петлевые электроды, ножницы, щипцы, гистеропомпы. Требования иные:

• работа в условиях жидкостной среды и возможного кровотечения с необходимостью высокой детализации изображения;
• настройка визуализации под тип вмешательства;
• чёткий фокус при приближении, без цифровых искажений.

Также в операционном сценарии крайне важна возможность гибкой настройки освещения и наличие предустановленных профилей изображения под различные виды операций. Это особенно актуально при резекции сосудистых структур или работе с субмукозными узлами.

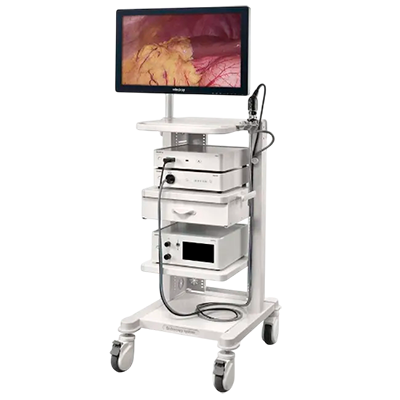

Что входит в систему эндоскопической визуализации для гистероскопии

Независимо от того, идёт ли речь о диагностической гистероскопии или об операционной, врачу необходимо видеть чёткую картинку. За это отвечает многокомпонентная система визуализации.

Основные компоненты

• Видеокамера — захватывает изображение с эндоскопа/оптической трубки и передаёт его через видеопроцессор на монитор.
• Блок обработки сигнала (видеопроцессор) — формирует итоговую картинку, управляет режимами изображения, отвечает за контраст, детализацию, цветопередачу.
• Источник света — LED или ксеноновый, с возможностью регулировки яркости и режима освещения.
• Монитор медицинского класса — отображает картинку с камеры; важна разрешающая способность монитора, цветопередача, отсутствие бликов.
• Гистероскоп — оптическая трубка и система тубусов.
• Гистеропомпа (для операционной гистероскопии и диагностики) — обеспечивает стабильное давление и объём подаваемой жидкости, некоторые имеют контроль потерь жидкости.



Как выбрать систему визуализации для гистероскопии

Работа в узком, замкнутом пространстве, чувствительность слизистой, сложная навигация — всё это предъявляет особые требования к видеосистеме. Ниже ключевые параметры, на которые стоит обращать внимание при выборе видеосистемы или обновлении компонентов.



Видеопроцессор

Разрешение изображения

Для современных гистероскопических задач минимальный стандарт — это Full HD. Всё чаще используются системы с 4K-разрешением — особенно в операционной. Важно понимать, что переход к 4K имеет смысл только при условии, что все компоненты системы поддерживают это разрешение: камера, монитор, оптика и сам процессор. Иначе изображение будет масштабироваться, теряя чёткость.



Специализированные режимы визуализации

Процессор должен «понимать», что видит камера. Современные модели, такие как Mindray HD3, оснащаются наборами предустановок:

• специальный режим для лапароскопии,
• режим для работы в малых полостях (гистероскопия, цистоскопия),
• режим для уретероскопии (semi-regid scopes),
• режим оптимизации изображения при кровотечениях.
• профили яркости и контрастности под разные среды.

Это позволяет адаптировать изображение под конкретную процедуру без ручной настройки в процессе операции.



Работа с цветом и детализацией

Высокий уровень настройки детализации позволяет вывести на экран тонкие структуры — полип, мелкую сосудистую сеть, тонкие синехии. Хороший процессор должен давать возможность точной регулировки чёткости и контрастности.



Шумоподавление

Ещё один важный параметр, на который стоит обратить внимание — шумоподавление (отношение сигнал/шум). Он измеряется в Дб. Чем выше этот показатель, тем лучше будет выходной сигнал и изображение без помех. Так, у Mindray HD3 шумоподавление составляет 62 Дб, у некоторых других производителей этот показатель не превышает 60Дб.



Запись изображений и видео

В эндоскопических системах бывает или встроенный в видеопроцессор жёсткий диск для записи фото и видео, или возможность записи на внешний USB-носитель, или и то и другое сразу. Это важно не только для фиксации хода операции, но и для обучения, консультаций, демонстраций коллегам. Удобно, если запись запускается с панели самой камеры или пульта.





Видеокамера

Камера — это «глаза» хирурга. И если видеопроцессор отвечает за обработку изображения, то камера формирует его основу. В гистероскопии важна работа на малой дистанции, в динамичных условиях — без времени на постоянную перенастройку.



Оптический зум против цифрового

Большинство бюджетных систем предлагают цифровое увеличение, при котором изображение просто «растягивается», теряя детализацию. В гистероскопии это критично — слишком легко упустить мелкую патологию или ввести инструмент неточно.

Оптический зум, напротив, позволяет приблизить объект съёмки без потери разрешения. Например, камера системы Mindray HD3 оснащена двукратным оптическим зумом — это даёт возможность варьировать масштаб изображения без ухудшения качества, и без искажений по краям.



Парфокальная (равнофокусная) оптика

При изменении масштаба изображения (приближении/отдалении) важно, чтобы фокус оставался на том же месте — без необходимости перефокусироваться вручную. Эту задачу решает парфокальный объектив. Он позволяет работать плавно и точно, особенно в случае активных манипуляций — фокус не «прыгает», не теряется из-за движения руки или инструмента.

Такую технологию используют и ведущие производители — Olympus, Storz, и её же реализовали в Mindray HD3. С практической точки зрения это означает меньше отвлечений на перенастройку.



Дополнительные параметры, которые стоит учитывать:

• Чувствительность матрицы — важна при работе с тонкой слизистой и при ограниченной освещённости;
• Баланс белого и цветокоррекция — должны быть настраиваемыми, с возможностью ручной коррекции;
• Удобство управления — кнопки на головке, возможность переключать профили изображения без помощника.





Источник света

От качества источника света напрямую зависит, что именно врач видит на экране, и насколько комфортна работа в течение всей процедуры.
Почему требования к свету в гистероскопии специфичны?

• Работа ведётся внутри замкнутой полости с жидкостью.
• В большинстве случаев — через оптику малого диаметра, которая сама по себе теряет часть светового потока.
• При кровотечении или взвеси в жидкости требуется быстро адаптировать яркость, не теряя контраста.



Типы источников света:

• Галогенные — уже практически не используются: быстро греются и дают слабую мощность.
• Ксеноновые — до недавнего времени были «золотым стандартом»: высокая яркость, стабильный свет, но дорогие в обслуживании, нагреваются, требуют замены ламп.
• LED-источники — сегодня оптимальны для гистероскопии, так как они долговечны, почти не нагреваются, дают стабильную цветовую температуру, потребляют меньше энергии, быстрее реагируют на переключение режимов.

Современные эндоскопические видеосистемы (включая Mindray HD3) комплектуются мощными LED-источниками с регулируемой яркостью и режимами освещения, адаптированными под разные типы вмешательств.

Медицинский монитор

На этапе подбора оборудования многие клиники пытаются сэкономить на мониторе, подключая видеосистему высокого класса к обычному офисному или телевизионному экрану. В результате получают искажения, неверные цвета и повышенную нагрузку на зрение хирурга.



Чем медицинский монитор отличается от обычного?





Что важно в мониторе для гистероскопии:

• Поддержка Full HD или 4K — должна соответствовать видеокамере и процессору.
• Углы обзора ≥ 178° — особенно важно при командной работе, когда ассистенты и медсёстры тоже ориентируются по изображению.
• Быстрая реакция на команды и мгновенное отображение картинки важны, чтобы движение инструмента сразу и чётко отражалось на экране.



Производители эндоскопических систем, как правило, рекомендуют использовать медицинские мониторы их производства, либо сторонние модели, разработанные под их конкретные видеосистемы. Только в этом случае они готовы официально гарантировать соответствие изображения заявленным характеристикам. Это объясняется тем, что такие мониторы проходят этап предварительной настройки и тестирования в производственных условиях. Тем не менее на практике допустимо использование медицинских мониторов сторонних производителей с сопоставимыми техническими параметрами — при условии, что на этапе инсталляции будет проведена корректная настройка цветопередачи, контрастности и яркости. Такой подход позволяет сохранять качество визуализации при более гибком выборе оборудования под задачи и бюджет клиники.



Что еще важно кроме технических характеристик

Доступность оборудования

При выборе видеосистемы для гистероскопии важно учитывать не только параметры изображения, но и доступность самого оборудования. Речь идёт о реальных сроках поставки, наличии на складе, прозрачности ценообразования. Иногда решение приходится принимать не между «хорошим» и «плохим», а между тем, что реально можно получить в течение ближайших недель, и тем, что остаётся на бумаге. Важно понимать, можно ли адаптировать систему под текущие задачи — например, укомплектовать её под офисную гистероскопию сейчас, а позже расширить для операционной.



Сервис и сопровождение

Надёжная техническая поддержка — это то, о чём редко думают на старте, но что становится критичным при первых сбоях. Наличие официального представительства, сертифицированных инженеров, доступных запасных частей — всё это влияет на устойчивость работы отделения. Особенно это актуально для амбулаторных кабинетов с плотной записью: выход стойки из строя даже на день-два — это уже отменённые приёмы, недовольные пациентки и нагрузка на других специалистов.



Гарантийные обязательства

Большинство производителей дают базовую гарантию 12 месяцев, но стоит уточнять, распространяется ли она на все компоненты системы. Некоторые поставщики предлагают расширенную гарантию или сервисные контракты с фиксированным временем реакции. В условиях регулярной нагрузки и ежедневного использования это становится важным фактором в долгосрочной работе.
