BOWA ARC 400

Электрокоагулятор хирургический экспертного класса

Профессиональный хирургический аппарат экспертного уровня BOWA ARC 400 (максимальная мощность 400 Вт) - идеальное решение для взыскательных хирургов, не идущих на компромиссы. Сфера его применения: абсолютно ВСЕ направления хирургии.

Электрохирургический аппарат BOWA ARC 400 –новое поколение электрокоагуляторов для монополярной и биполярной электрохирургии с технологией лигирования. Им может пользоваться любая хирургическая бригада благодаря широким возможностям настройки в соответствии с клинической ситуацией. Кардиохирургия, нейрохирургия - электрохирургический аппарат можно применять в любых областях хирургии.

Технология сенсорной панели

Всеми функциями аппарата ARC 400 можно управлять непосредственно касаниями пальца к стеклянной сенсорной панели. Эффекты и индивидуальные настройки выбираются на дисплее сенсорной панели. Сообщения выдаются в текстовом формате с графическими иллюстрациями.

Интуитивное управление

Стеклянная сенсорная панель аппарата ARC 400 разделена на четыре квадранта, связанных с четырьмя разъемами на боковых сторонах: как только Вы подключите какой-либо инструмент, например, к биполярному разъему, находящемуся вверху справа, ярко высвечивается верхний правый индикатор разъема.

Сенсорная панель коагулятора ARC 400

Не только проще, но и безопаснее

Дисплей ARC 400 изготовлен из плоского, небьющегося стекла с защитой от царапин и устойчивым к дезсредствам. Преимущество: технология сенсорной панели позволяет устранить щели и неровности, в которых могут развиваться патогенные микроорганизмы.

Индивидуальные профили аппарата, ориентированные на конкретное применение

Целый ряд ориентированных на конкретное применение настроек имеется даже в базовом варианте ARC 400. Используйте предустановленные параметры работы прибора или сохраните в памяти собственные, соответствующиие Вашим индивидуальным потребностям.

Больше, чем интерфейс: видеоролики на дисплее

Для инструктирования и обучения новых сотрудников использованию аппарата просто воспользуйтесь дисплеем сенсорной панели. Подключите к аппарату USB-накопитель с обучающим видеороликом и он автоматически начнет воспроизводиться на экране ARC 400.

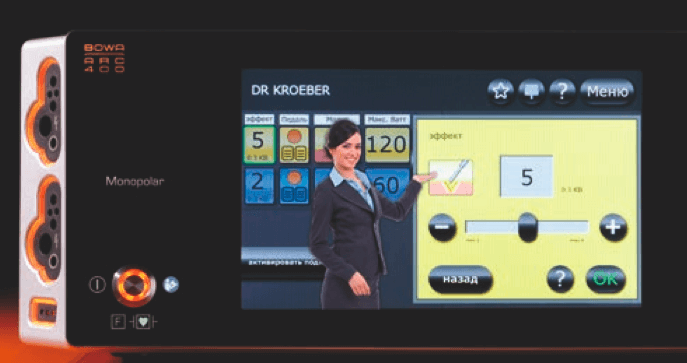

Видеоролики на дисплее коагулятора ARC 400

Функция ЛИГИРОВАНИЕ

LIGATION – это автоматический режим лигирования тканей с помощью лигирующих инструментов BOWA.

ARC 400: профессиональное лигирование сосудов

С ARC 400 и инструментами для лигирования BOWA, такими как TissueSeal PLUS для открытых хирургических операций и NightKNIFE для лапаро- и торакоскопии, обеспечивается надежное, безопасное, экономичное лигирование крупных вен и артерий диаметром до 7 мм с последующим рассечением лигированного участка ткани.

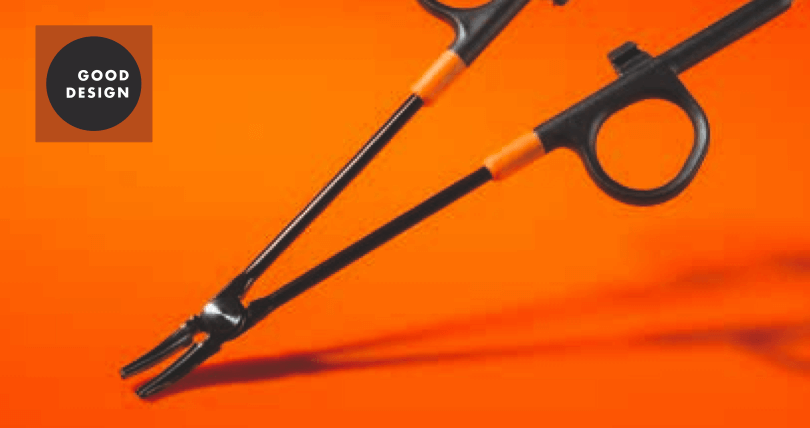

Инструмент для лигирования Tissue Seal Plus для открытых хирургических операций

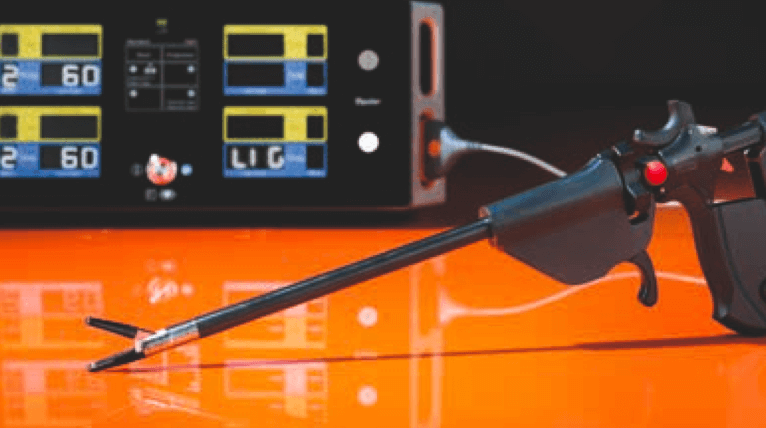

Инструмент для лигирования NightKNIFE для лапаро- и таракоскопии

Надежность лигирования обеспечивается высококлассной работой всех систем аппарата и качественным инструментарием. Широкие возможности экономии операционного времени (на диссекцию, выделение сосудистых структур, прошивание и перевязку сосудов), шовных материалов и зажимов, а также возможность неоднократного применения инструментов позволят Вам оптимизировать расходы клиники.

Применение коагулятора ARC 400 в различных областях

Применение в хирургии:

• Колэктомия;
• Гастрэктомия;
• Резекция печени;
• Тиреоидэктомия;
• Лобэктомия.

Применение в гинекологии:

• Гистерэктомия – открытое и вагинальное лапароскопическое удаление матки;
• TLH: полная лапароскопическая гистерэктомия;
• LASH: супрацервикальная лапароскопическая гистерэктомия;
• Мастэктомия.

Применение в урологии:

• Простатэктомия;
• Цистэктомия;
• Нефрэктомия.

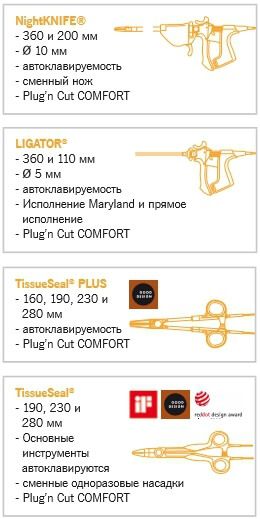

Инструменты для лигирования BOWA:

Система COMFORT – безопасность, качество и контроль

Каждый аппарат ARC 400 может быть оснащен дополнительной опцией - системой COMFORT. Эта опция является встроенной частью пакетов GastroCut, LIGATION и Resection.

Система Comfort для коагулятора ARC 400

Автоматическое распознавание инструментов

Функция Plug’n Cut распознает подключенные инструменты, а функция Plug’n Cut COMFORT (опция) автоматически распознает подключенные инструменты и выбирает установленные базовые настройки подключаемых инструментов COMFORT.

Функция Plug’n Cut COMFORT в коагуляторе ARC 400

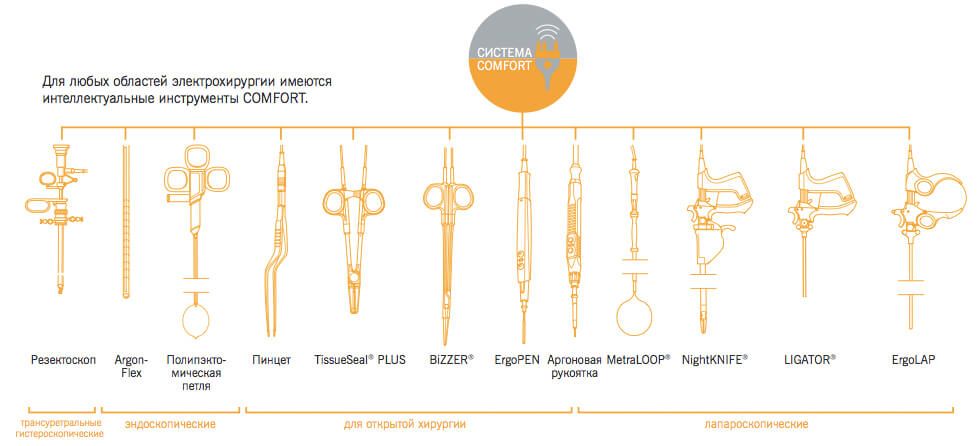

Интеллектуальные инструменты Comfort

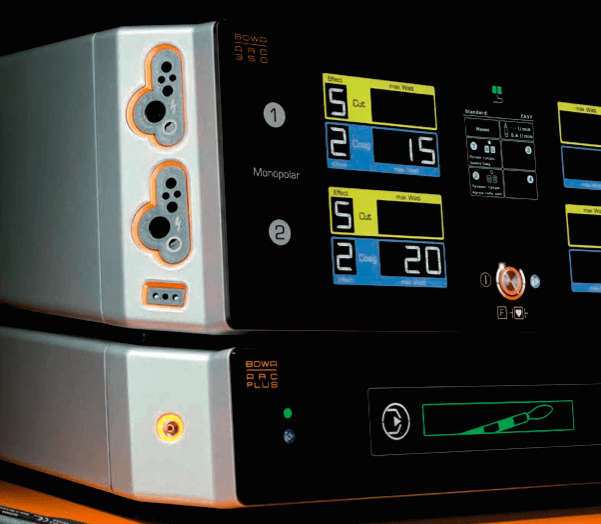

ARC 400 и ARC PLUS – универсальные рабочие станции для хирургии и эндоскопии

Бесконтактно. Надежно. Быстро

При проведении электрокоагуляции в среде аргона при ионизации инертного газа создается электрический «мостик» между инструментом и тканью. Струя аргоновой плазмы, создаваемая аппаратом ARC PLUS, в строго дозированных объемах может использоваться для бесконтактной остановки кровотечений как в полых органах (желудок и т. д.) при внутрипросветной эндоскопии, так и при полостных операциях на паренхиматозных органах при диффузных кровотечениях (печень, почки).

Коагулятор ARC 400

Режимы Argon CUTи Argon COAG:

Преимущества аргоновой коагуляции и разреза в открытой хирургии и при лапароскопических операциях в хирургии и гинекологии:

• Бесконтактная коагуляция без прилипания или склеивания паренхиматозной ткани (например печени, почек);
• Быстрая коагуляция больших поверхностей;
• Отсутствие карбонизации;
• Стабильная зона коагуляции;
• Хороший обзор операционного поля благодаря отсутствию дыма;
• Простота обращения благодаря большому расстоянию до вспышки (от 10 мм) и быстрому воспламенению плазмы.

Режим Argon FLEXдля применения в терапии с гибкими зондами во внутрипросветной эндоскопии.

Режим Argon PULSEDс точной регулировкой серии импульсов.

Преимущества электрохирургии в среде аргона, применяемой во внутрипросветной эндоскопии:

• Точная дозировка параметров посредством плавной регулировки мощности и продолжительности применения;
• При использовании гибких зондов особенно тонкая коагуляция возможна при мощности от 1 Вт;
• Почти полное отсутствие запаха благодаря значительно сокращенному выделению дымовых газов;
• Минимальный расход аргона от 0,1 л/мин;
• Ограниченная глубина проникновения;
• Низкий риск развития перфорации.

Параметры подачи аргона устанавливаются непосредственно на ARC 400

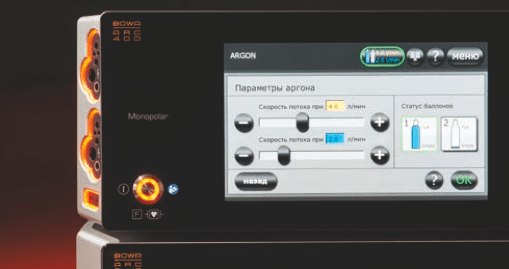

Установка параметров подачи аргона на ARC 400

Для разных случаев применения в распоряжении имеются многочисленные зонды

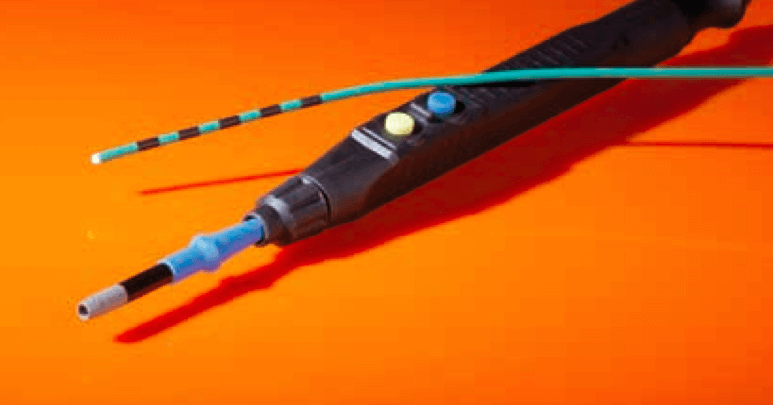

Аргоноплазменный зонд

Активация режимов подачи аргона дополнительно отображается на аппарате ARC PLUS

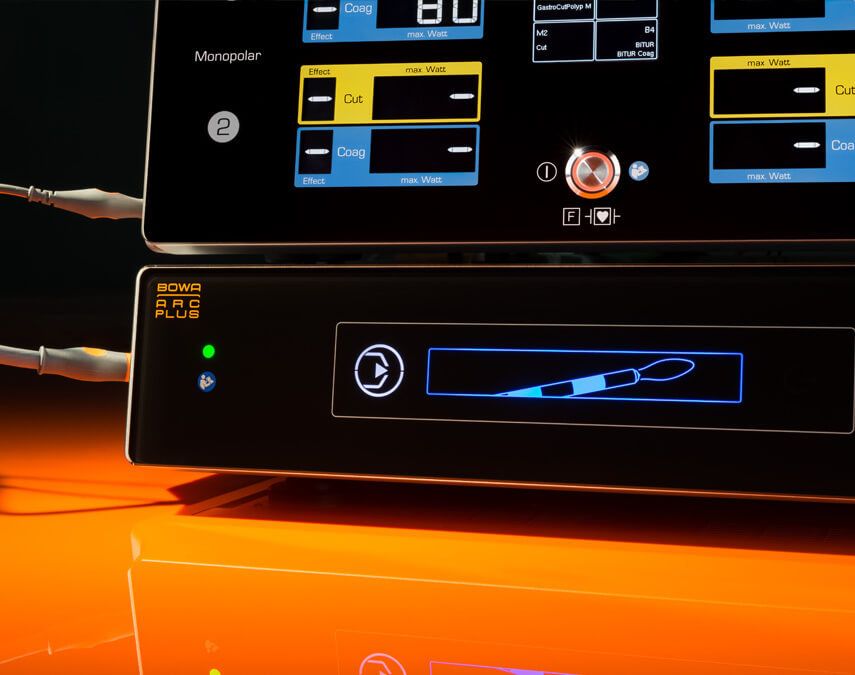

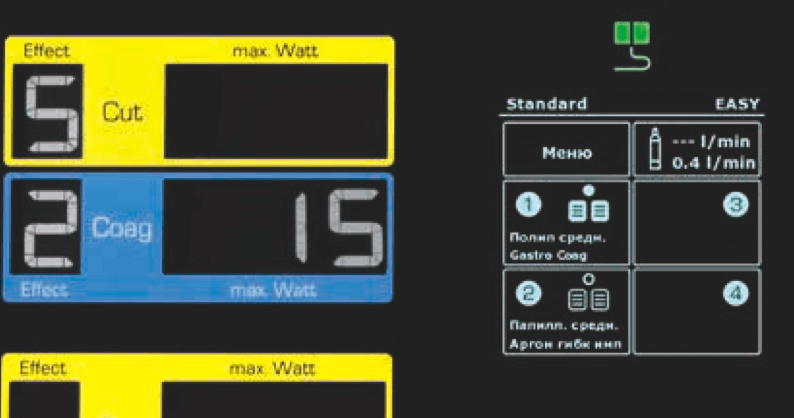

Активация режима подачи аргона на ARC 400

Специальное применение – четыре примера

Опция: Биполярная резекция в урологии

Биполярная резекция с помощью ARC 400 отличается исключительно надежным резанием на начальном этапе и высокой скоростью резекции.

Снижение раздражения запирательного нерва и биполярная технология значительно повышают безопасность операций в этой области. Использование раствора поваренной соли в качестве среды предотвращает опасность возникновения ТУР-синдрома.

Кроме того, с помощью ARC-400 также можно провести монополярную трансуретральную резекцию простаты (ТУР-П), оперативное лечение опухолей мочевого пузыря (ТУР-ОМП) и вапоризацию тканей простаты (ТУР-ВАП).

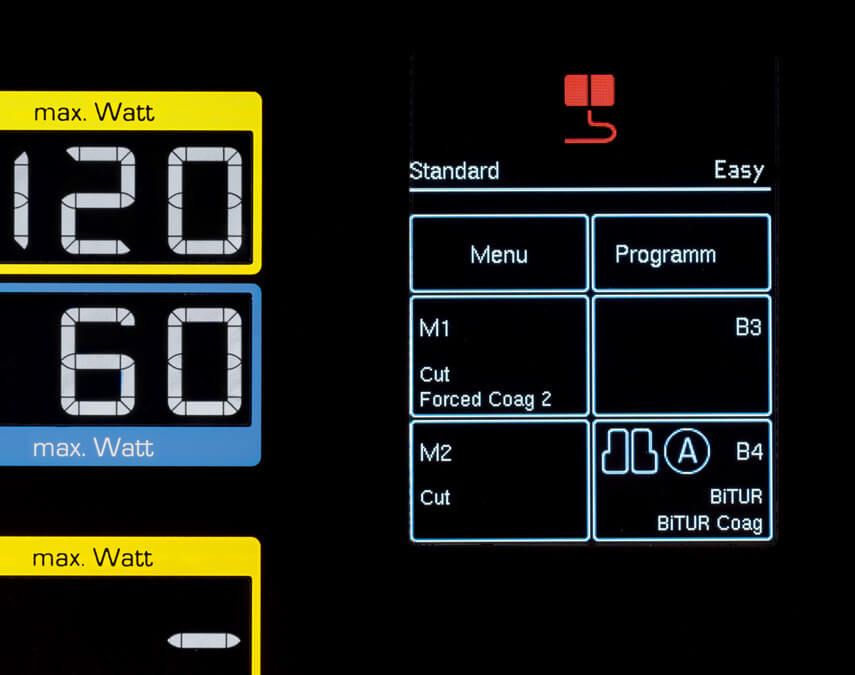

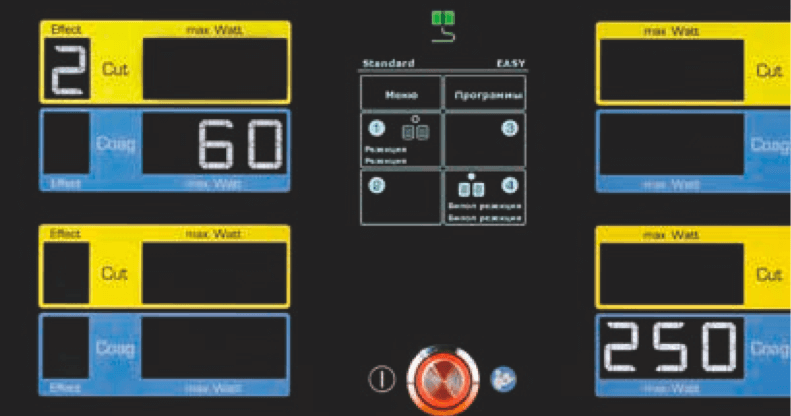

Резекция Cut & COAG.Специальные режимы для использования биполярной резекции в гинекологии и урологии.

Четырехкратная специализация: функции для кардиохирургии

Для эффективной работы в области кардиохирургии имеются на выбор четыре высокоспециализированные функции:

• Монополярная функция SimCOAG

  для одновременной коагуляции и препарации с двумя монополярными держателями электродов;

• Cardiac Thorax

  для усиленной коагуляции при вскрытии грудной клетки;

• Cardiac Mammaria

  для усиленной коагуляции в области молочных желез;

• Сухое резание

  для надежного гемостаза.

Гинекология - чистая ампутация с помощью MetraLOOP

Помимо режимов лигирования сосудов и монополярной и биполярной резекции имеется специальная гинекологическая функция лапароскопической суправагинальной ампутации матки (LSH).

Этот режим – в сочетании с инструментом MetraLOOP от компании BOWA - предлагает более быстрый разрез петлей для удаления матки. Операция проходит безопасно, быстро и точно, даже с петлями большого размера.

Гинекологическая программа MetraLOOP.

Программа GastroCut для гастроэнтерологии

Режимы GastroCut в аппарате ARC 400 позволяют гастроэнтерологу достичь наилучших результатов в полипэктомии, папиллотомии и при эндоскопической резекции с помощью петель или электродов-ножей.

Гастроэнтеролог может задать частоту импульсов резания и коагуляции в соответствии с тремя скоростями: медленной, средней и быстрой, в зависимости от требований.

Резание происходит оптимально, хирург контролирует эффект коагуляции разреза посредством 9 уровней эффекта. Это позволяет действовать осторожно во избежание осложнений, а также осуществлять быстрое вмешательство, насколько позволяет ситуация.

Dr. Dongle^® – собственные персональные настройки в любой операционной

Вы бы хотели работать с собственными настройками на любом аппарате ARC 400 в любой операционной любой больницы? Это легко сделать с накопителем Dr. Dongle. Вы можете постоянно иметь при себе индивидуальные настройки аппарата. Просто сохраните их и используйте с любым аппаратом ARC 400.

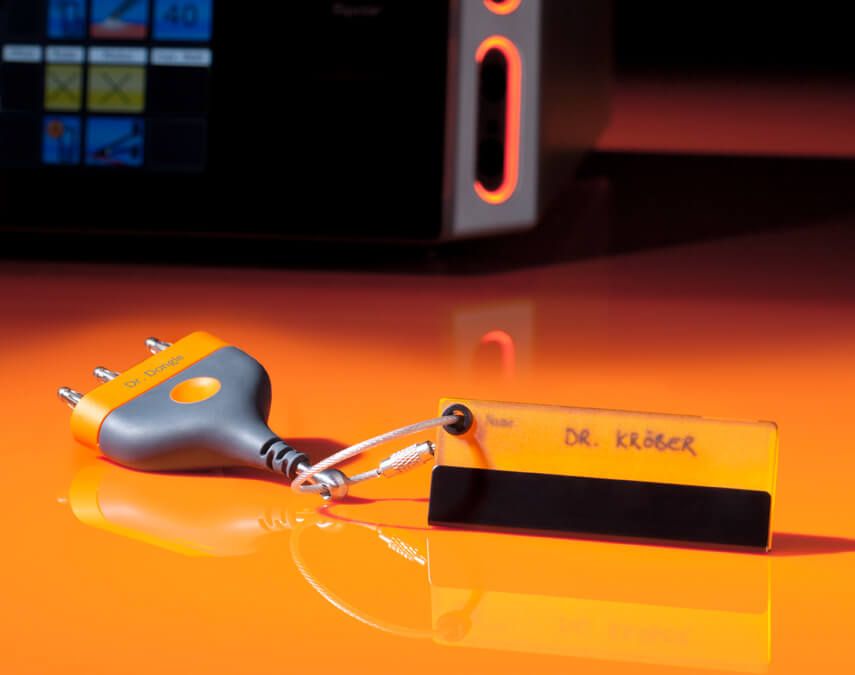

Накопитель Dr. Dongle для хранения индивидуальных настроек

Выбирайте собственные предпочтительные настройки

Ничто не может заменить опыт – особенно в хирургии. Поэтому помимо многочисленных предварительных настроек на основе показаний аппарат ARC 400 предлагает возможность оптимизации стандартных значений в соответствии с вашим личным опытом. В памяти устройства можно сохранить до восьми программ персональных настроек и вызвать их одним нажатием пальца в меню «Избранное».

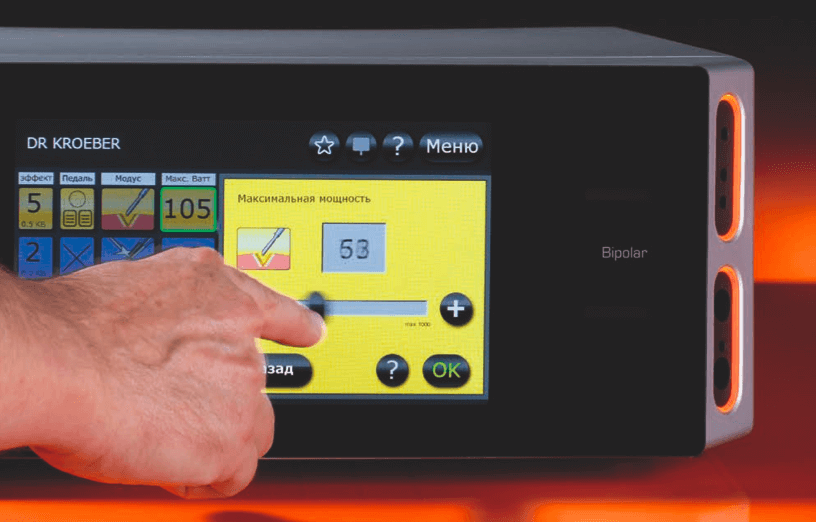

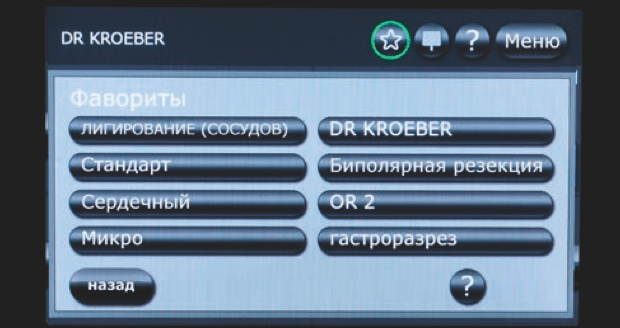

Выбор собственных настроек в накопителе Dr. Dongle

Если вы хотите всегда иметь под рукой свои избранные настройки, сохраните их на устройстве Dr. Dongle, которое легко подключается к любому блоку ARC 400.

Безопасность Вашего пациента онлайн

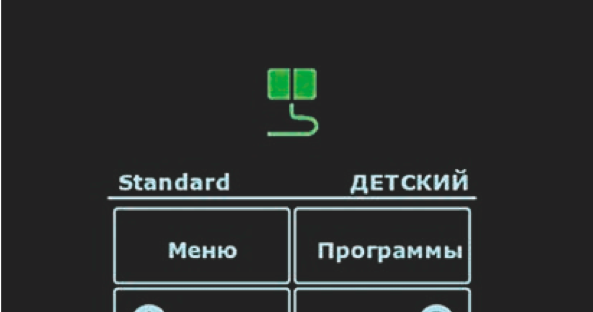

Постоянный контроль нейтрального электрода на сенсорном экране прибора, позволяет предотвратить возможные осложнения, которые могут возникать в электрохирургии.

Безопасность пациента онлайн на экране

Большое количество инструментов и аксессуаров, изготовленных BOWA – БЕЗОПАСНОСТЬ БЕЗ КОМПРОМИССОВ

Инструменты и аксессуары, изготовленные BOWA

	ARC 400	ARC PLUS
Напряжение сети	220–240 В ±10 %	220–240 В ±10 %
Частота на выходе	50 Гц	50 Гц
Потребляемый ток	макс. 10 A / 5 A	макс. 0,6 A
Предохранитель	T5A	T1A
Энергопотребление в режиме ожидания	40 Вт	6 Вт
Энергопотребление при макс. мощности	550 Вт	35 Вт
Ширина х Высота х Глубина	430 x 180 x 475 мм	430 x 90 x 490 мм
Вес	12,5 кг	7,7 кг
Классификация согласно Директиве ЕС 93 / 42 / ЕЭС	II b	II a
Класс защиты по EN 60601–1	I	I
Тип в соответствии с EN 60 601–1	CF	CF
Маркировка	CE0123	CE0123
Артикул BOWA	900–400	900–001
Максимальная мощность резания	400 Вт	-
Максимальная мощность коагуляции	350 Вт	-
Частота тока	350 кГц / 1 МГц	-
