Pentax SHA-P5

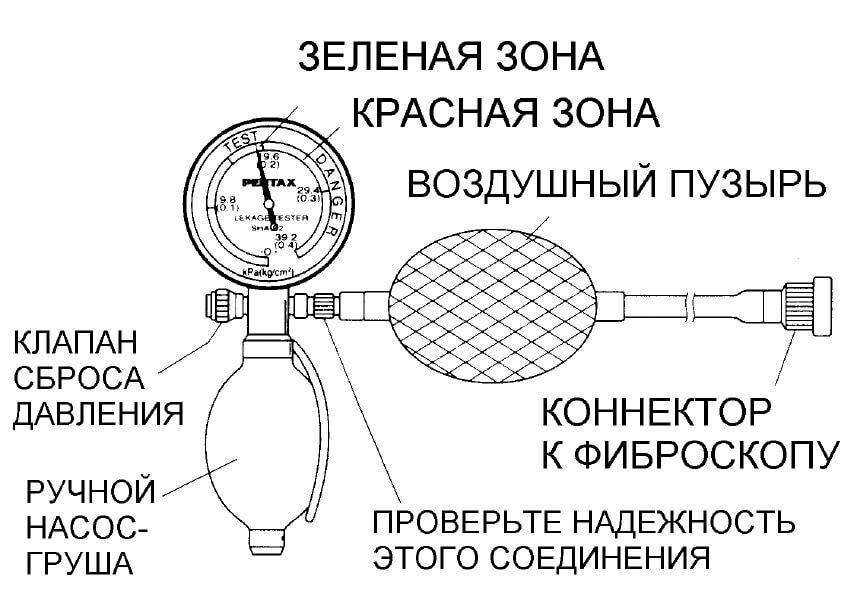

Тестер герметичности Pentax SHA-P5

Проверка герметичности эндоскопа

Герметичность эндоскопов Pentax можно проверить с помощью специального тестера герметичности. Процедуру проверки можно разделить на два этапа. Давление создается при помощи обыкновенной груши, без использования каких-либо электро- механических приспособлений.

Первый - "сухой" этап проверки.

Перед погружением эндоскопа в воду, необходим тщательный визуальный контроль целостности поверхности эндоскопа (трещины, разрывы, проколы наружной рубашки), которые могут привести к большим затекам. На этом этапе можно выявить серьезные повреждения, которые могут привести к большим затекам, если прибор будет погружен в воду.

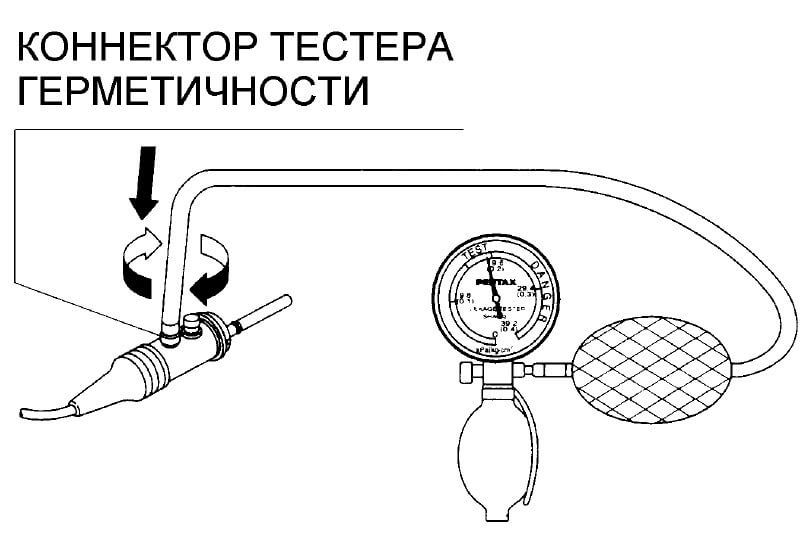

1. Подсоедините коннектор тестера герметичности к коннектору для вентиляции эндоскопа. Перед соединением проверьте, чтобы коннектор тестера герметичности и коннектор газового клапана были сухими. Для правильного соединения коннекторов необходимо одеть коннектор тестера герметичности на коннектор для вентиляции эндоскопа и затем повернуть коннектор тестера герметичности по часовой стрелке.

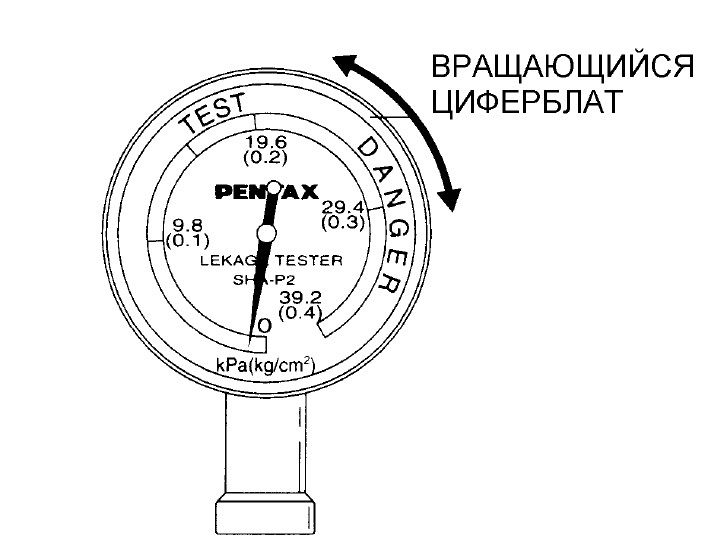

2. Поверните циферблат манометра так, чтобы стрелка показывала ноль.

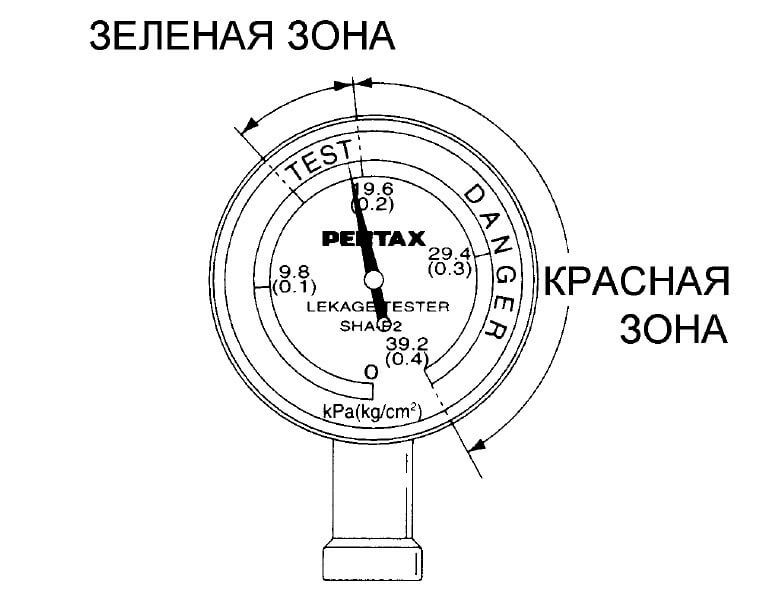

3. Нагнетайте давление с помощью накачивания груши, пока индикатор на манометре не дойдет до ЗЕЛЕНОЙ зоны ( 15.7-19.6 кПа, 0.16-0.20 кг/cм2).

Стрелка НЕ должна заходить на КРАСНУЮ зону более 29.4 кПа (0.3 кг/cм2) - сильное давление может привести к серьезным повреждениям эндоскопа.

Примечание: Во время процедуры проверки рекомендуется изгибать вводимую трубку и дистальную часть для проверки, нет ли где-нибудь трещин или дырок.

4. Затем необходимо внимательно следить за стрелкой на манометре: держится ли она в зеленой зоне. Если стрелка быстро падает из зеленой зоны, то это свидетельствует о том, что где-то сильно выходит воздух и в этом месте может произойти сильный затек.

Примечание: Проверьте, чтобы Клапан сброса давления на ручке тестера герметичности был как следует завернут. Если индикатор манометра быстро уходит из зеленой зоны НЕ ПОГРУЖАЙТЕ полностью инструмент в воду, в этом случае рекомендуется связаться с Сервисным Центром Pentax.

Второй - "водный" этап проверки

После того как в ходе первого этапа проверки Вы определили, что больших повреждений нет, можно приступать к процедуре полного погружения эндоскопа необходимого для определения наличия более мелких повреждений.

Обратите внимание: Перед погружением красная крышка для газовой стерилизации должна быть снята!

1. Перед тем как опустить эндоскоп в воду (разумеется, чистую) необходимо: подсоединить тестер герметичности к эндоскопу, накачать давление, чтобы стрелка манометра была в ЗЕЛЕНОЙ зоне, а также проверить надета ли “Серебряная” крышка для погружения эндоскопа на электроконтакты эндоскопа. Все клапаны и входные прокладки должны быть при этом сняты.

Примечание: Никогда полностью не погружайте в воду тестер герметичности. Погружать в воду можно только коннектор тестера герметичности и небольшую часть трубки.

2. Внимательно следите за прибором, при этом изменяя положение дистального конца. Сначала может появиться несколько пузырей воздуха из углублений на корпусе эндоскопа. Это - вполне нормальное явление. Если же Вы заметите, что из одного и того же места идет постоянный поток пузырей – это свидетельствует о том, что в этом месте герметичность прибора нарушена. Немедленно вытащите прибор из воды. НЕ ИСПОЛЬЗУЙТЕ этот эндоскоп.

3. После того как Вы вынули эндоскоп из воды, сбросьте давление воздуха с помощью клапана сброса давления на ручке тестера герметичности. Когда стрелка манометра окажется на "нуле", отсоедините тестер герметичности от эндоскопа.

Примечание: Никогда не соединяйте и не отсоединяйте тестер герметичности под водой. Это может привести к попаданию воды и в эндоскоп, и в тестер.

4. Если на втором этапе проверки Вы обнаружили нарушение герметичности эндоскопа - тщательно просушите прибор и свяжитесь с сервисным центром Pentax.

5. Если второй этап проверки не показал отклонений от нормы, Вы можете дальше продолжать обрабатывать и дезинфицировать Ваш эндоскоп, как описывается в прилагаемой к каждому прибору Инструкции по эксплуатации.
